项 目 |
加工能力 |
工艺详解 |
实例 |

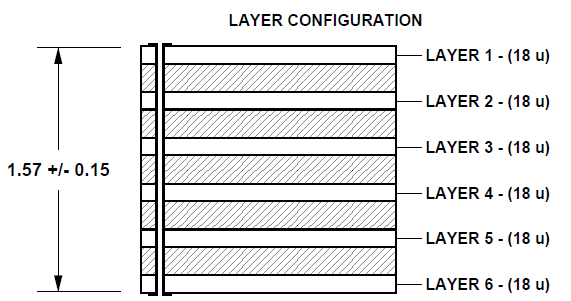

层 数 |
单面/双面/4层/6层/8层 |
是指PCB中的电气层数(敷铜层数) 也指设计文件的层数。 |
|
板材类型 |
全玻纤(FR-4)、铝基板 |
全玻纤(FR-4)(建滔KB6160A和国际A级)铝基板 |
|
板子尺寸 |
110 * 55 cm |
通常允许客户的大最PCB设计尺寸110cm*55cm,常规在54
cm * 48cm以内, 具体以文件审核为准,超出按加长加大板
收费标准。 |
|
最小线宽 |
0.1mm |
线宽尽可能大于0.1mm,最小不得小于0.1mm。 |
|
最小间隙 |
0.1mm |
间距尽可能大于0.1mm,最小不得小于0.1mm。 |
|
钻孔孔径 |
0.2-10mm |
间距尽可能大于0.1mm,最小不得小于0.1mm。 |
|
单边焊环 |
≥0.1mm |
如导电孔或插件孔单边焊环过小,但该处有足够大的空间时
则不限制焊环单边的大小;如该处没有足够大的 空间且有密
集走线,则最小单边焊环不得小于0.1mm。 |
|
表面处理工艺 |
表面喷镀 |
目前拓驰快捷电子表面喷锡工艺为 有铅喷锡、无铅喷锡、沉金、
沉银、抗氧化(OSP)、裸铜 有铅喷锡:常规工艺,通过喷
涂方式在铜面附着 一层焊锡。非环保工艺。 无铅喷锡:
常规工艺,同有铅喷锡。但为环保工艺。比有铅喷锡成本略
高。 沉金:常规工艺,通过化学置换方式在铜面辅助一层镍
金。为环保工艺,适用对焊接要求比较高的板子,成本昂贵。
沉银:非常规工艺。同沉金原理。成本比沉金稍低。 抗氧化
(OSP):非常规工艺。在铜厚附着一层保护铜面的活化膜。
为环保工艺,成本较低。但存储时间不宜过长。 裸铜:非常
规工艺,即在板面不做任何喷镀处理,直接露出铜面。 |
|
外形尺寸精度 |
±0.15mm |
外型尺寸接受的范围(差异化) |
|
板厚范围 |
0.2 - 3.5mm |
目前生产板厚0.2/0.4/0.6/0.8/1.0/1.2/1.6/2.0/2.5/3.0/3.5 |
|
板厚公差(T≥1.0mm) |
±10% |
厚度接受的范围:比如板厚T=1.6mm,实物板厚为1.44mm
(T-1.6×10%)~1.76mm(T+1.6×10%) |
|
孔径公差(机器钻) |
±0.08mm |
钻孔的公差为±0.08mm, 例如设计为1.0mm的孔, 实物板
的成品孔径在0.92--1.08mm是合格允许的。 |
|
阻焊类型 |
感光油墨 |
感光油墨是现在用得最多的类型,目前颜色有:深绿色, 哑绿
色,蓝色,哑蓝色,红色,黄色,黑色,哑黑色,白色。 |
|
最小字符宽 |
0.13mm |
字符最小的宽度,如果小于0.13mm, 实物板可能会因设计原
因而造成字符不清晰 |
|
最小字符高 |
≥1mm |
字符最小的高度,如果小于1mm, 实物板可能会因设计原因
造成字符不清晰。 |
|
板内线PAD与外形间距 |
≥0.25mm |
锣板出货,线路层走线PAD距板子外形线的距离 不小于0.25m
m;V割拼板出货, 走线PAD距V割中心线距离不能小于0.4m
m。 |
|
V-CUT尺寸 |
≥80mm |
拼版V-CUT的板子长宽尺寸不能低于80MM,否则生产 困难,
数控V-CUT最小尺寸10MM(数控V需增加难度费)。 |
|
半孔工艺最小孔径 |
0.8mm |
半孔工艺是一种特殊工艺,最小孔径不得小于0.8mm。 否则
孔壁铜箔会被锣刀带走,导致孔壁无铜 (此项增加工艺流程
故增加费用) |
|
BGA焊盘 |
≥0.3mm |
BGA焊盘设计小于0.3MM无法生产,蚀刻后焊盘 过小会导致
PCB板成品焊接及机性能不佳。 |
|
阻焊层开窗 |
≥0.075mm |
阻焊即平时常的说绿油,目前除了客户强烈要求, 且系统下单
有备注需要,否则不做阻焊桥。 |
|
过孔塞孔 |
小于0.5mm |
过孔焊盘盖油且要求油墨堵孔(不透白光) (此项增加工序故
增加费用)。 |
|
设计软件支持 |
PADS各版本/99SE各版本 /D
XP各版本/CAD各版本 /Sprin
t-Layout/genesis /CAM350
/U-CAM/gerber |
支持行业内设计的各种软件及转换的gerber文件 (关于设计
规范参考后台登录首页桌面说明及FQA) |
|
